رادیو XMC-2 هواوی

رادیو XMC-2 هواوی چیست؟

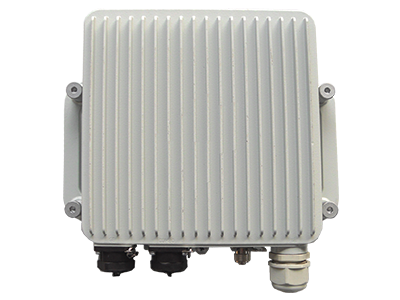

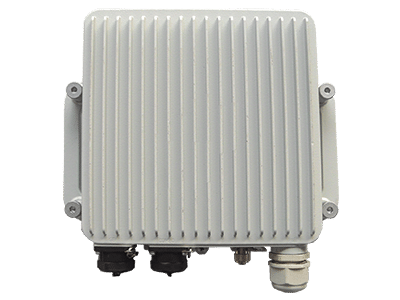

رادیو XMC-2 هواوی بخش بیرونی یک لینک ماکروویو Split-mount است. روی دکل و کنار آنتن نصب می‌شود، سیگنال IF دریافتی از IDU را به فرکانس رادیویی تبدیل می‌کند و در جهت مقابل هم سیگنال دریافتی را به IF برمی‌گرداند. هواوی این مدل را از نوع «ODU پرقدرت» معرفی کرده است.

🎯 خلاصه: XMC-2 قدیمی‌تر و سنگین‌تر از XMC-3 است، ولی برای لینک‌های پرقدرت و باندهای پایین‌تر مثل 6، 7 و 8 گیگاهرتز گزینه‌ای شناخته‌شده در شبکه‌های موجود است.

کاربرد رادیو XMC-2 هواوی در شبکه

• سایت تجمیع و دسترسی پرظرفیت: هواوی این ODU را برای Hub site و High-capacity access site معرفی می‌کند
• لینک‌های میان‌برد و بلند: توان بالا به پوشش مسیرهای طولانی‌تر کمک می‌کند. طول مسیر واقعی را طراحی لینک و ناحیه فرنل تعیین می‌کنند.
• جایگزینی و توسعه شبکه‌های موجود: با IDU های RTN 950 و RTN 905 سازگار است

💡 اگر لینک فعلی‌تان با XMC-2 ساخته شده، تعویض یک سر با همان مدل، ساده‌ترین مسیر نگهداری است.

مشخصات رادیو XMC-2 هواوی

مشخصات عمومی

• نوع: ODU پرقدرت (High Power)
• سری: OptiX RTN XMC

فیزیکی و تغذیه

• ابعاد: 228 × 228 × 75 میلی‌متر
• وزن: حداکثر 4.5 کیلوگرم
• ولتاژ تغذیه: ‎-48 ولت DC (از ‎-32 تا ‎-72 ولت)
• دمای کاری ODU: ‎-35 تا +55 درجه سانتی‌گراد
• رطوبت ODU: 5 تا 100 درصد

توان مصرفی (حداکثر، بسته به باند)

• 6 گیگاهرتز: 35 وات
• 7 و 8 گیگاهرتز: 33 وات
• 10 و 11 گیگاهرتز: 36 وات
• 13 گیگاهرتز: 27 وات
• 15 گیگاهرتز: 26 وات
• 18، 28، 32 و 42 گیگاهرتز: 30 وات
• 23، 26 و 38 گیگاهرتز: 28 وات

فرکانس و مدولاسیون

• باندها: 6، 7، 8، 10، 11، 13، 15، 18، 23، 26، 28، 32، 38 و 42 گیگاهرتز
• پهنای کانال: 7، 14، 28، 40 و 56 مگاهرتز
• مدولاسیون: از QPSK تا 1024QAM
• پایداری فرکانس: بهتر از ‎±5 ppm
• حداکثر توان RF دریافتی: ‎-20 dBm
• توان ارسال: بسته به باند و مدولاسیون فرق می‌کند. حداکثر توان نامی در باند 6 گیگاهرتز تا 30 dBm است.

رابط IF

• IF ارسال: 350 مگاهرتز

• IF دریافت: 140 مگاهرتز
• Return Loss: بهتر از 15- دسی‌بل
• سیگنال O&M: مدولاسیون ASK، Uplink برابر 5.5 مگاهرتز و Downlink

رابط موجبر
به باند بستگی دارد. برای مثال: باند 6 گیگاهرتز WR137، باند 15 گیگاهرتز WR-62 و باند 28 گیگاهرتز WR-28.

سازگاری رادیو XMC-2 هواوی

• IDU های سازگار: OptiX RTN 950 و RTN 905
• اتصال به IDU از طریق کابل IF و برد IF انجام می‌شود
• دو سر لینک باید با مدل، باند و ساب‌باند هماهنگ باشند

قبل از خرید رادیو XMC-2 هواوی چه چیزی را چک کنیم؟

⚠️ نام‌ها شبیه هم‌اند: XMC-2، XMC-2H و XMC-3 سه مدل متفاوت‌اند. XMC-2H توان بیشتر و ابعاد بزرگ‌تر (228×228×91 میلی‌متر) دارد و باندهایش کمی فرق می‌کند. حتماً مدل را با برچسب دستگاه فعلی تطبیق دهید.

1. باند فرکانسی (مثلاً 6، 15 یا 28 گیگاهرتز)
2. ساب‌باند و T/R Spacing مطابق مجوز فرکانس شما
3. High site یا Low site. دو سر لینک باید مخالف هم باشند.
4. نوع موجبر و آنتن برای هماهنگی با تجهیزات نصب‌شده
5. مدل IDU و نسخه نرم‌افزار برای مدولاسیون موردنیاز

سوالات متداول

تفاوت XMC-2 با XMC-3 چیست؟
XMC-3 کوچک‌تر و سبک‌تر است (حدود 2.5 کیلوگرم در برابر حداکثر 4.5 کیلوگرم). در فهرست فروشندگان XMC-3 با عنوان «Normal power» و XMC-2 با عنوان «High power» آمده است.

آیا یک XMC-2 برای همه باندها کافی است؟
خیر. هر ODU برای یک باند و ساب‌باند مشخص ساخته شده است.

📞 برای انتخاب دقیق مدل مجوز فرکانس و مدل IDU را برای ما بفرستید تا سازگاری را پیش از سفارش بررسی کنیم.

مرجع رسمی سری RTN 900 در سایت هواوی موجود است.
