اگر تابهحال با یک لینک مایکروویو یا رادیویی سروکار داشته باشید که با وجود دید مستقیم (Line of Sight) بین دو آنتن، کیفیت پایینی داشته، احتمالاً مشکل از رعایتنشدن ناحیه فرنل بوده است. در این مقاله بهطور کامل توضیح میدهیم این مفهوم چیست، چرا در طراحی هر لینک رادیویی حیاتی است و چگونه میتوان شعاع آن را محاسبه کرد.
ناحیه فرنل چیست؟

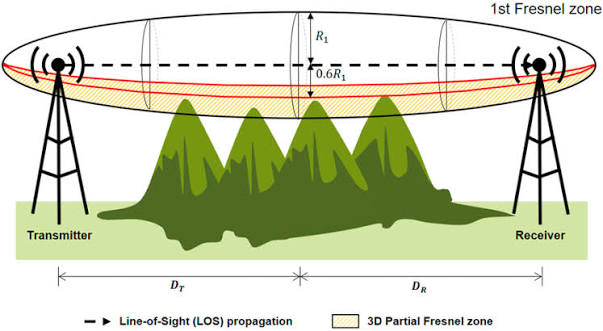

ناحیه فرنل (Fresnel Zone) به یک فضای بیضیشکل و سهبعدی گفته میشود که بین فرستنده و گیرنده یک سیگنال رادیویی تشکیل میشود. برخلاف تصور رایج، امواج رادیویی فقط در یک خط مستقیم بین دو آنتن حرکت نمیکنند، بلکه بخشی از انرژی سیگنال در همین محدودهٔ بیضیشکل اطراف خط مستقیم پخش میشود. اگر مانعی مانند ساختمان، درخت یا زمین در داخل این محدوده قرار بگیرد، حتی با وجود دید مستقیم کامل بین دو آنتن، سیگنال دچار افت، پراش (Diffraction) یا تداخل مخرب میشود.
به همین دلیل، در طراحی حرفهای هر لینک رادیویی، تنها بررسی «دید مستقیم» کافی نیست و باید اطمینان حاصل شود که حداقل ۶۰ تا ۸۰ درصد از ناحیه فرنل اول (First Fresnel Zone) نیز از هرگونه مانع آزاد است.
چرا این مفهوم اهمیت دارد؟
- جلوگیری از افت سیگنال: حتی موانع نزدیک به خط دید، در صورت قرارگرفتن داخل این محدوده، باعث تضعیف شدید سیگنال میشوند.
- کاهش خطای طراحی: بسیاری از لینکهای رادیویی که در عمل عملکرد ضعیفی دارند، در مرحله طراحی فقط دید مستقیم را بررسی کرده و این پارامتر را نادیده گرفتهاند.
- افزایش قابلیت اطمینان لینک: رعایت آن باعث میشود لینک در شرایط جوی مختلف (مه، باران، تغییرات دمایی) نیز پایدار بماند.
فرمول محاسبه شعاع ناحیه فرنل
شعاع این ناحیه در هر نقطه از مسیر، با فرمول زیر محاسبه میشود:
r = 17.3 × √(d1 × d2 / (f × d))
که در آن:
| نماد | توضیح | واحد |
|---|---|---|
| r | شعاع محدوده در آن نقطه | متر |
| d1 | فاصله از فرستنده تا نقطه موردنظر | کیلومتر |
| d2 | فاصله از نقطه موردنظر تا گیرنده | کیلومتر |
| d | فاصله کل بین فرستنده و گیرنده (d1 + d2) | کیلومتر |
| f | فرکانس سیگنال | گیگاهرتز |
بیشترین مقدار شعاع معمولاً در نقطه میانی مسیر رخ میدهد، جایی که d1 و d2 با هم برابرند. به همین دلیل موانعی که در وسط مسیر لینک قرار دارند (مثل یک تپه یا ساختمان بلند) خطرناکتر از موانع نزدیک به آنتنها هستند.
مثال عددی
فرض کنید یک لینک رادیویی به طول ۲۰ کیلومتر با فرکانس ۱۱ گیگاهرتز داریم و میخواهیم شعاع فرنل را در نقطه میانی مسیر (d1 = d2 = 10 کیلومتر) محاسبه کنیم:
r = 17.3 × √(10 × 10 / (11 × 20)) ≈ 17.3 × √(4.54) ≈ 17.3 × 2.13 ≈ 36.8 متر
یعنی در نقطه میانی این لینک، حداقل حدود ۳۷ متر فضای آزاد از موانع (در بهترین حالت) باید حفظ شود تا سیگنال دچار افت نشود.
رابطه فرکانس با شعاع محدوده
نکته مهمی که در طراحی لینکهای رادیویی باید در نظر گرفت این است که فرکانس و شعاع این محدوده رابطه معکوس دارند:
- فرکانس پایین (مثل ۶ تا ۸ گیگاهرتز): فضای موردنیاز عریضتر است و نیاز به بازتر بودن اطراف مسیر دارد.
- فرکانس بالا (مثل ۲۳ گیگاهرتز به بالا): فضای موردنیاز باریکتر است، اما این باندها به بارش باران حساستر هستند.
به همین دلیل، انتخاب باند فرکانسی مناسب باید همزمان با بررسی توپوگرافی مسیر و ناحیه فرنل انجام شود، نه جدا از آن. برای آشنایی بیشتر با اصول فیزیکی پراش و تداخل امواج، میتوانید به توضیحات تخصصی ITU درباره انتشار امواج رادیویی مراجعه کنید.
چگونه این محدوده را در عمل بررسی کنیم؟
۱. استفاده از نرمافزارهای پروفایل مسیر
ابزارهایی مانند Pathloss، Radio Mobile یا نرمافزارهای تخصصی وندورهای تجهیزات مایکروویو، امکان ترسیم پروفایل ارتفاعی مسیر همراه با ناحیه فرنل را فراهم میکنند.
۲. بازدید میدانی از مسیر
در مسیرهای کوتاه یا شهری، بازدید حضوری و بررسی موانع احتمالی (درختان بلند، دکلهای دیگر، ساختمانهای در حال ساخت) ضروری است، چون نقشههای ارتفاعی همیشه بهروز نیستند.
۳. افزایش ارتفاع دکل یا آنتن
اگر بخشی از این محدوده توسط مانعی مسدود شده باشد، معمولاً راهحل، افزایش ارتفاع نصب آنتن در یک یا هر دو سمت لینک است تا کل مسیر از مانع عبور کند.
اشتباهات رایج در نادیدهگرفتن ناحیه فرنل
- تکیهکردن صرف بر «دید مستقیم چشمی» بدون محاسبه دقیق شعاع فرنل
- نادیدهگرفتن رشد آینده درختان یا ساختوسازهای جدید در مسیر لینک
- عدم توجه به انحنای زمین در لینکهای طولانی (بالای ۲۰ کیلومتر)
- طراحی لینک فقط بر اساس نقشه، بدون بازدید میدانی از نقاط بحرانی مسیر
جمعبندی
ناحیه فرنل یکی از مفاهیم پایهای اما اغلب نادیدهگرفتهشده در طراحی لینک مایکروویو و سایر لینکهای رادیویی است. محاسبه دقیق شعاع آن، بهویژه در نقطه میانی مسیر، و اطمینان از آزاد بودن حداقل ۶۰ تا ۸۰ درصد این فضا، تفاوت اصلی بین یک لینک رادیویی پایدار و یک لینک با افتهای مکرر و غیرقابل پیشبینی است.
در مقاله بعدی، به مقایسه تجهیزات لینک مایکروویو برندهای مختلف و نکات انتخاب تجهیز مناسب برای پروژههای مخابراتی خواهیم پرداخت.
