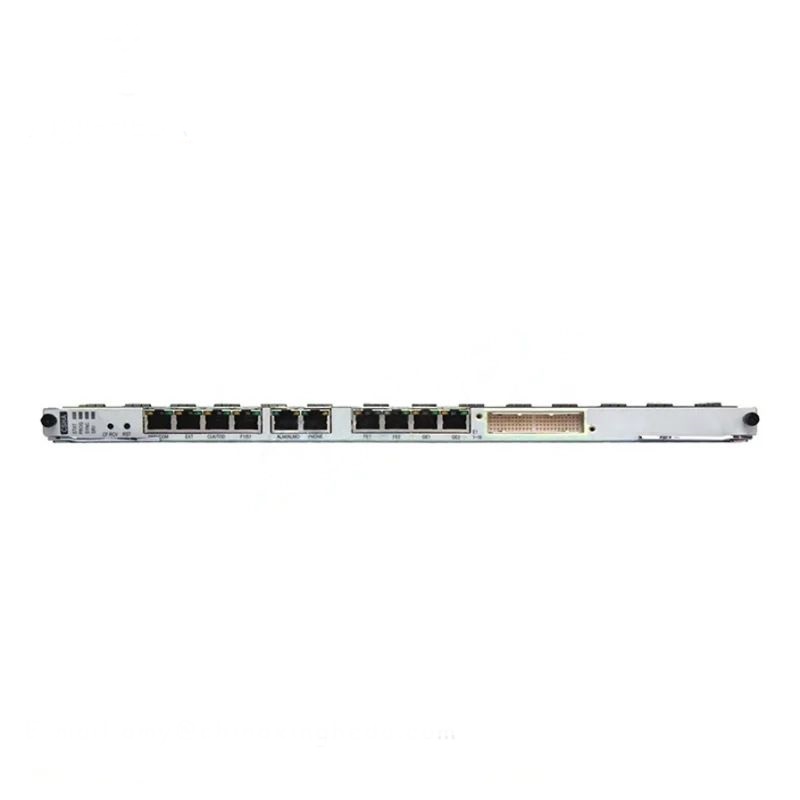

برد CSHA هواوی

برد CSHA هواوی چیست؟

برد CSHA هواوی یک برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید است. در IDU مدل RTN 910 نصب می‌شود و در شبکه‌های هیبرید (TDM و بسته‌ای) کار می‌کند. بدون این برد، IDU مدیریت، سوئیچینگ و همگام‌سازی نمی‌شود.

🎯 خلاصه: CSHA مغز مرکزی RTN 910 است. بردهای IF و سرویس به آن وصل می‌شوند و آن ترافیک را هدایت و مدیریت می‌کند.

کاربرد برد CSHA هواوی در شبکه

• کنترل و ارتباط سیستم: مدیریت، پایش و ارتباط دستگاه با سامانه NMS
• سوئیچینگ بسته‌ای: با ظرفیت 4.2 گیگابیت بر ثانیه
• کراس‌کانکت TDM: برای سرویس‌های E1 و شبکه‌های هیبرید
• پردازش کلاک: همگام‌سازی شبکه با پورت کلاک و زمان خارجی
• ارائه پورت سرویس: FE/GE و E1 مستقیماً روی برد

مشخصات برد CSHA هواوی

مشخصات عمومی

• نوع: برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید
• خانواده: CSHA / CSHB / CSHC (نسخه عملکردی SLA1)
• دستگاه سازگار: OptiX RTN 910
• جایگاه نصب: اسلات‌های 1 و 2 شاسی IDU 910

سوئیچینگ و سرویس

• ظرفیت سوئیچینگ بسته‌ای: 4.2 گیگابیت بر ثانیه
• کراس‌کانکت: کامل TDM
• پورت‌های سرویس (بنا بر فهرست فروشندگان): 16 پورت E1، 2 پورت FE و 2 پورت GE الکتریکی
• خدمات PDH و اترنت: پشتیبانی می‌شود
• خدمات SDH: در CSHA پشتیبانی نمی‌شود. برای STM-1 باید از برد STM-1 جداگانه استفاده کرد.

پورت‌های کلاک، کمکی و مدیریتی

• پورت کلاک خارجی: 1
• پورت زمان خارجی: 1
• پورت NMS: 1
• پورت سریال NMS: 1
• پورت NE Cascade: 1
• پورت تلفن Orderwire: 1
• پورت داده آسنکرون: 1 (تا 19.2 کیلوبیت بر ثانیه، RS-232)
• پورت داده سنکرون: 1 (64 کیلوبیت بر ثانیه، G.703)
• پورت هشدار خارجی: 3 ورودی و 1 خروجی
• پورت مانیتورینگ کابینت بیرونی: 1 (RS-485)

مدیریت و نگهداری (O&M)

• پروتکل HWECC پشتیبانی می‌شود
• DCN درون‌باند پشتیبانی می‌شود
• Warm reset و Cold reset
• بارگذاری FPGA در حین سرویس
• پرسوجوی اطلاعات ساخت، مصرف، دما و ولتاژ برد

سازگاری برد CSHA هواوی

• فقط برای IDU مدل OptiX RTN 910
• در اسلات 1 یا 2 نصب می‌شود
• بردهای IF و سرویس دیگر در اسلات‌های توسعه قرار می‌گیرند

قبل از خرید برد CSHA هواوی چه چیزی را چک کنیم؟

⚠️ هشدار مهم: نام‌ها شبیه هم‌اند. CSHB و CSHC از همان خانواده‌اند اما پورت‌هایشان فرق دارد (مثلاً CSHC از SDH پشتیبانی می‌کند). برد CSHD و CSHE برای انتقال بسته‌های IEEE 1588v2 از پورت‌های اترنت لازم‌اند. برد CSH برای RTN 950 و CSHO برای RTN 950A است و با CSHA سازگار نیست.

1. مدل IDU: حتماً RTN 910 باشد
2. حرف آخر نام برد: CSHA، CSHB یا CSHC. انتخاب بین‌شان به نوع و تعداد پورت‌ها بستگی دارد.
3. نیاز به STM-1: اگر لازم است، برد مناسب را مشخص کنید
4. نیاز به 1588v2: اگر سنکرونیزاسیون دقیق زمان لازم دارید، CSHA کافی نیست

سوالات متداول

آیا CSHA روی RTN 950 نصب می‌شود؟
خیر. برای RTN 950 برد CSH و برای RTN 950A برد CSHO استفاده می‌شود.

تفاوت CSHA با CSHC چیست؟
CSHC از سرویس‌های SDH هم پشتیبانی می‌کند و CSHA نه. انتخاب به پورت‌های موردنیاز شبکه‌تان بستگی دارد.

📞 برای بررسی سازگاری مدل IDU و نام برد فعلی را برای ما بفرستید تا پیش از سفارش تأیید کنیم.
