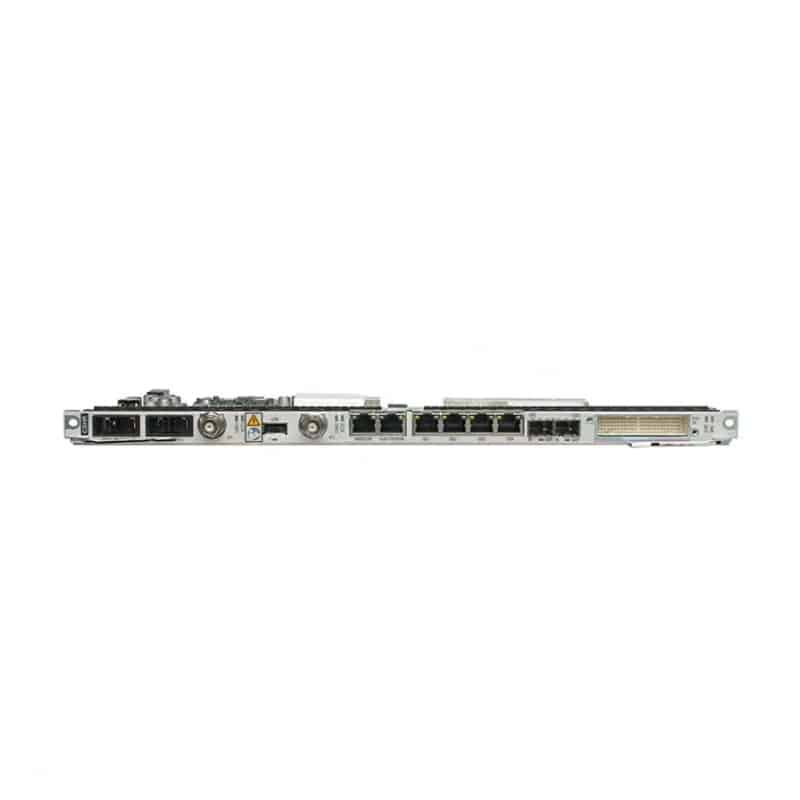

برد هواوی CSHR

برد هواوی CSHR چیست؟

برد هواوی CSHR یک برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید (نسخه عملکردی SLJ1) است. در IDU مدل RTN 910A به‌عنوان برد اصلی کار می‌کند و علاوه بر کنترل و سوئیچینگ، پورت‌های سرویس و IF دارد. به همین دلیل RTN 910A با CSHR بدون بردهای دیگر هم برای کاربردهای پایه کافی است.

🎯 خلاصه: CSHR مغز یکپارچه RTN 910A است. سوئیچ، کلاک، مدیریت و بخش IF را در یک برد جمع کرده است.

📡 کاربرد برد هواوی CSHR در شبکه

• گره دسترسی ماکروویو: برای سایت‌های سلولی که لینک هیبرید نیاز دارند
• سوئیچینگ TDM و بسته‌ای: ظرفیت 10 گیگابیت بر ثانیه
• همگام‌سازی دقیق: پشتیبانی از IEEE 1588v2 برای زمان و فرکانس
• توسعه با بردهای جانبی: با بردهای سرویس و بردهای ISV3 یا ISM6 عملکرد قابل افزایش است

⚙️ مشخصات برد هواوی CSHR

مشخصات عمومی

• نوع: برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید
• نسخه عملکردی: SLJ1
• دستگاه سازگار: OptiX RTN 910A (IDU یک‌یونیتی)
• نوع نصب: غیرقابل‌انتزاع (Non-pluggable)

سوئیچینگ و کراس‌کانکت

• سوئیچینگ بسته‌ای: 10 گیگابیت بر ثانیه
• کراس‌کانکت: کامل TDM، معادل 8×8 VC-4، در سطح VC-12، VC-3 و VC-4
• عملکرد IF: معادل یک برد ISM6
• پورت‌های سرویس: GE و E1
• سرویس‌های پشتیبانی‌شده: اترنت، E1، MPLS/PWE3، QoS، Native IP و VPN سلسله‌مراتبی (فقط در نقش CSG)

کلاک و همگام‌سازی

• منابع کلاک: E1، لینک رادیویی، Synchronous Ethernet، STM-1 کانالیزه، کلاک خارجی 2048 کیلوبیت یا 2048 کیلوهرتز، IEEE 1588v2 و IEEE 1588 ACR
• حفاظت کلاک: بر اساس اولویت، SSM و SSM توسعه‌یافته
• همگام‌سازی زمان: IEEE 1588v2، ITU-T G.8275.1 و ماژول AE 905S به‌عنوان منبع زمان
• پورت کلاک خارجی: 1
• پورت زمان خارجی: 1

مدیریت و شبکه DCN

• DCN برون‌باند: تا 10 کانال DCC
• DCN درون‌باند: پشتیبانی می‌شود و پهنای باند قابل تنظیم است
• پروتکل‌ها: HWECC، IP، L2 DCN و SNMP (Get و Set)

پورت‌های کمکی و تغذیه

• ورودی تغذیه: 2
• پورت NMS: 1
• پورت سریال NMS: 1
• پورت مانیتورینگ کابینت بیرونی: 1 (RS-485)
• پورت USB: 1 (پشتیبان‌گیری و بازیابی پایگاه داده، ارتقای نرم‌افزار و ماژول WLAN برای دسترسی بی‌سیم NMS)

مدیریت و نگهداری (O&M)

• Warm reset و Cold reset
• بارگذاری FPGA در حین سرویس
• پرسوجوی اطلاعات ساخت، مصرف، دما و ولتاژ برد
• تشخیص وضعیت LED بردهای دیگر
• قابلیت ضدسرقت (Anti-Theft)

🔌 سازگاری برد هواوی CSHR

• فقط برای IDU مدل OptiX RTN 910A
• IDU تا دو برد IF در اسلات‌های توسعه می‌پذیرد
• بردهای سرویس و ISV3/ISM6 برای توسعه‌ی عملکرد قابل استفاده‌اند

🛒 قبل از خرید برد هواوی CSHR چه چیزی را چک کنیم؟

⚠️ هشدار مهم: CSHR غیرقابل‌انتزاع است و جزو ساختار IDU محسوب می‌شود. پیش از سفارش، نحوه نصب و جایگزینی را با تأمین‌کننده یا تکنسین هماهنگ کنید. CSHA مخصوص RTN 910، CSHO مخصوص RTN 950A و CSHN مخصوص RTN 980 است. این بردها جایگزین هم نیستند.

1. مدل IDU: حتماً RTN 910A (نه RTN 910)
2. حروف دقیق نام برد: CSHR با نسخه SLJ1
3. سناریوی استفاده: تعمیر دستگاه موجود یا جایگزینی
4. نیاز به 1588v2: در CSHR پشتیبانی می‌شود

❓ سوالات متداول

تفاوت CSHR با CSHA چیست؟
CSHA برای RTN 910 است، قابل‌انتزاع است و سوئیچینگ 4.2 گیگابیت دارد. CSHR برای RTN 910A است، غیرقابل‌انتزاع است و سوئیچینگ 10 گیگابیت دارد.

آیا CSHR پورت IF هم دارد؟
بله. عملکرد IF آن معادل یک برد ISM6 است.

آیا از 1588v2 پشتیبانی می‌کند؟
بله، به همراه ITU-T G.8275.1 و IEEE 1588 ACR.

📞 برای بررسی سازگاری مدل IDU و وضعیت دستگاه فعلی را برای ما بفرستید تا پیش از سفارش تأیید کنیم.
