برد هواوی EX1

برد هواوی EX1 چیست؟

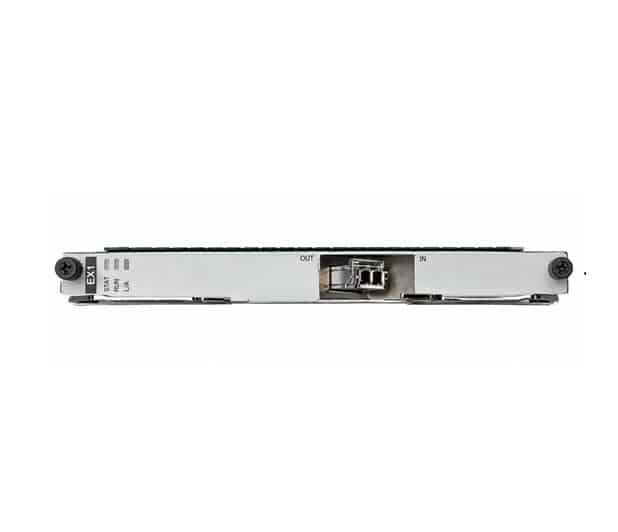

برد EX1 هواوی یک برد اینترفیس سرویس (Service Interface Board) برای IDU های ماکروویو هواوی است. وظیفه‌اش این است که یک پورت نوری 10GE به دستگاه اضافه کند.

🎯 خلاصه: EX1 پورت 10GE اضافه می‌کند. خودش ظرفیت لینک رادیویی را بالا نمی‌برد، بلکه مسیر خروجی و ورودی اترنت دستگاه را پرظرفیت می‌کند.

کاربرد برد EX1 هواوی در شبکه ماکروویو

• اتصال Uplink پرظرفیت: برای سایت‌های تجمیع (Aggregation) که ترافیک چند لینک را جمع می‌کنند
• حذف LAG: یک پورت 10GE جای چند پورت GE با تقسیم بار را می‌گیرد و پیاده‌سازی ساده‌تر می‌شود
• حلقه ترکیبی ماکروویو و فیبر: برای مکان‌هایی که کشیدن فیبر سخت یا پرهزینه است
• راهکار Super Dual Band و Super EPLA: در پیکربندی‌های ترکیب دو باند، برد EX1 می‌تواند به‌عنوان اینترفیس 10GE به کار برود

مشخصات برد EX1 هواوی

• نوع: برد اینترفیس سرویس
• پورت: یک پورت نوری 10GE (ماژول XFP در سری RTN)
• دستگاه‌های سازگار: OptiX RTN 950 و RTN 980L
• جایگاه نصب: در RTN 950 همراه برد کنترل CSHUF فقط در اسلات‌های 1، 2، 3 و 5 و در RTN 980L در اسلات‌های 1 و 2 (با بردهای CSHL/CSHLU)

سازگاری برد EX1 هواوی با تجهیزات

⚠️ هشدار مهم: نام «EX1» در چند خانواده هواوی وجود دارد. در سری ATN (مثل ATN 950B) هم بردی با همین نام موجود است که با ماژول SFP+ کار می‌کند. قبل از سفارش، مدل دستگاه را با دقت بررسی کنید.

برای اطمینان از سازگاری:

• مدل IDU خود (RTN 950 یا RTN 980L) را تأیید کنید
• برد کنترل نصب‌شده را بررسی کنید (مثلاً CSHUF یا CSHL/CSHLU)
• اسلات خالی مجاز را پیدا کنید
• نسخه نرم‌افزار دستگاه را چک کنید

قبل از خرید برد EX1 هواوی چه چیزی را چک کنیم؟

• ماژول نوری: آیا ماژول XFP با برد ارائه می‌شود یا جداگانه باید تهیه شود؟ جداگانه
• نوع فیبر و فاصله: ماژول باید با مسیر فیبر شما هماهنگ باشد
• مدل دقیق دستگاه: اگر مطمئن نیستید، عکس برچسب دستگاه را برای ما بفرستید

سوالات متداول

آیا برد EX1 هواوی ظرفیت رادیویی لینک را بیشتر می‌کند؟
خیر. این برد پورت اترنت 10GE فراهم می‌کند. ظرفیت لینک رادیویی به IF، پهنای باند و مدولاسیون بستگی دارد.

آیا روی هر دستگاه هواوی نصب می‌شود؟
خیر. برای سری RTN 950 و RTN 980L است. برای بقیه مدل‌ها ابتدا استعلام بگیرید.

📞 برای استعلام قیمت و بررسی سازگاری پیش از سفارش با ما تماس بگیرید. [09126106128]

برای آشنایی با مبانی لینک‌ها، مقاله لینک مایکروویو حرفه‌ای را بخوانید. مرجع رسمی سری RTN 900 در سایت هواوی موجود است.
