برد هواوی CSHO

برد هواوی CSHO چیست؟

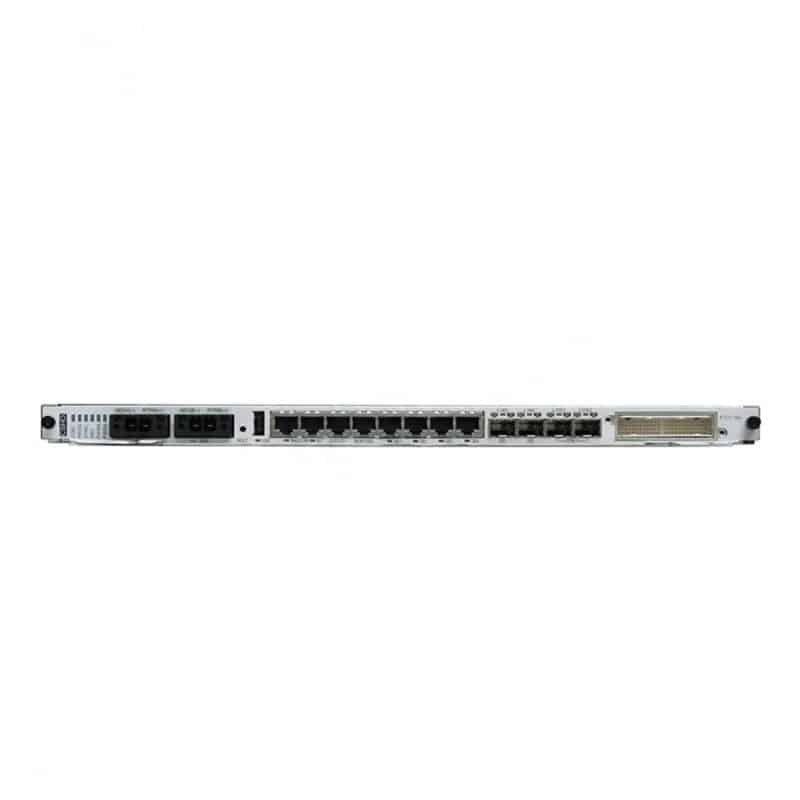

برد هواوی CSHO یک برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید برای IDU شاسی 2U مدل RTN 950A است. در اسلات 7 نصب می‌شود و فضای دو اسلات معمولی را اشغال می‌کند. علاوه بر مدیریت و سوئیچینگ، پورت‌های سرویس را هم روی خود ارائه می‌دهد.

🎯 خلاصه: CSHO مغز RTN 950A است. بردهای IF و سرویس به آن وصل می‌شوند و ترافیک، کلاک و مدیریت دستگاه را کنترل می‌کند.

📡 کاربرد برد هواوی CSHO در شبکه

• گره دسترسی و تجمیع متوسط: RTN 950A تا 10 جهت رادیویی را پشتیبانی می‌کند
• سوئیچینگ بسته‌ای: با ظرفیت 10 گیگابیت بر ثانیه
• کراس‌کانکت TDM: برای سرویس‌های VC-12، VC-3 و VC-4
• پورت‌های سرویس یکپارچه: نیاز به برد جداگانه را برای سرویس‌های پایه کم می‌کند
• همگام‌سازی شبکه: پردازش کلاک روی خود برد

⚙️ مشخصات برد هواوی CSHO

مشخصات عمومی

• نوع: برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید
• نسخه‌های عملکردی: SLF1 و SLF2
• کد قطعه رایج در بازار (SLF2CSHO): 03022TLJ
• دستگاه سازگار: OptiX RTN 950A (2U)
• اسلات نصب: اسلات 7 (فضای دو اسلات)
• ابعاد برد (ارتفاع × عرض × عمق): 22.36 × 388.40 × 269.73 میلی‌متر

سوئیچینگ و کراس‌کانکت

• سوئیچینگ بسته‌ای: 10 گیگابیت بر ثانیه
• کراس‌کانکت TDM: کامل، معادل 32×32 VC-4 در سطح VC-12، VC-3 و VC-4

پورت‌های سرویس روی برد

• 4 پورت GE الکتریکی (RJ45)
• 2 پورت GE (SFP)، قابل استفاده به‌صورت نوری یا الکتریکی
• 2 پورت STM-1 (SFP)
• 16 پورت E1 (شماره 1 تا 16)

تغذیه و مدیریت

• دو واحد تغذیه یکپارچه (دو ورودی ‎-48 ولت)
• حفاظت 1+1 برد کنترل در RTN 950A پشتیبانی نمی‌شود
• پورت مانیتورینگ کابینت بیرونی: 1 (RS-485)

مشخصات دستگاه RTN 950A (با CSHO)

• تا 6 برد IF
• تا 10 جهت رادیویی
• حالت‌های N+0، Nx(1+0)، 1+1، N+1 و XPIC

🔌 سازگاری برد هواوی CSHO

• فقط برای IDU مدل OptiX RTN 950A
• بردهای IF: IFU2، ISU2، ISX2، ISV3 و ISM6
• بردهای SDH/PDH: SL1DA، CQ1، SP3D، SP3S، ML1 و MD1

🛒 قبل از خرید برد هواوی CSHO چه چیزی را چک کنیم؟

⚠️ هشدار مهم ۱: از نرم‌افزار V100R019C00 به بعد، RTN 950A دیگر برد SLF1CSHO را پشتیبانی نمی‌کند. اگر دستگاه شما نسخه جدید دارد، نسخه SLF2 را بخرید.

⚠️ هشدار مهم ۲: نام‌ها شبیه هم‌اند. CSHOF برد نسل جدیدتر با سوئیچینگ 90 گیگابیت و دو پورت 10GE است و با CSHO یکی نیست. CSH برای RTN 950، CSHR برای RTN 910A و CSHA برای RTN 910 است.

1. مدل IDU: حتماً RTN 950A (نه RTN 950)
2. حروف دقیق نام برد: CSHO یا CSHOF
3. نسخه SLF1 یا SLF2: و تطبیق آن با نسخه نرم‌افزار دستگاه
4. بردهای نصب‌شده: سازگاری آن‌ها با CSHO

❓ سوالات متداول

تفاوت CSHO با CSHOF چیست؟
CSHO سوئیچینگ 10 گیگابیت دارد. CSHOF سوئیچینگ 90 گیگابیت و دو پورت 10GE دارد.

آیا CSHO روی RTN 950 نصب می‌شود؟
خیر. برای RTN 950 برد CSH یا CSHU/CSHUF استفاده می‌شود.

آیا CSHO از حفاظت 1+1 پشتیبانی می‌کند؟
خیر. برخلاف RTN 950 و RTN 980، در RTN 950A برد کنترل فقط یکی است.

📞 برای بررسی سازگاری مدل IDU و نسخه نرم‌افزار را برای ما بفرستید تا پیش از سفارش تأیید کنیم.
