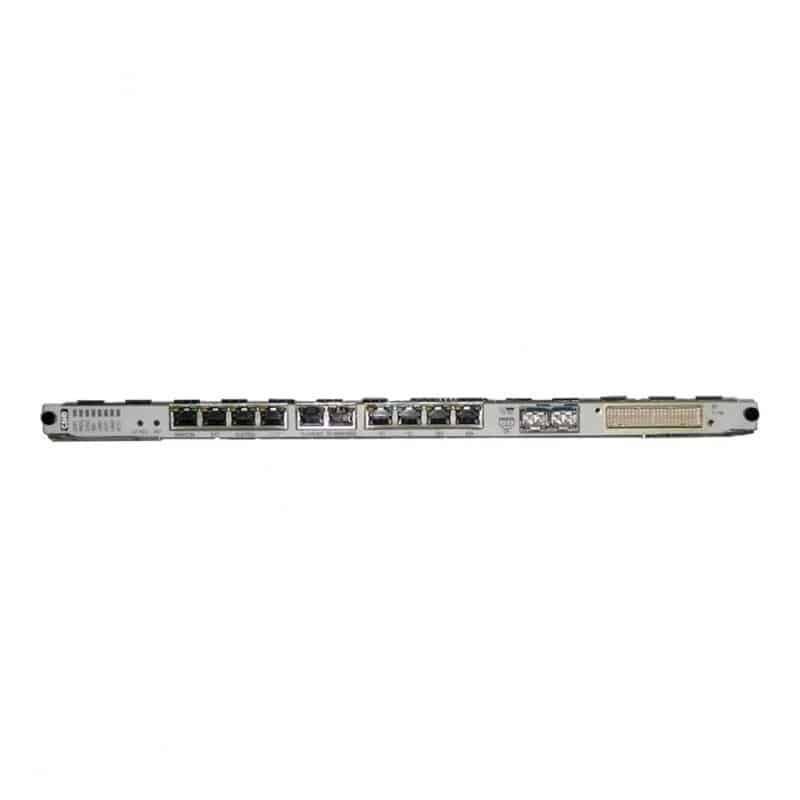

برد هواوی CSHD

برد هواوی CSHD چیست؟

برد هواوی CSHD یک برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید برای IDU شاسی 1U مدل RTN 910 است. نسبت به CSHA، CSHB و CSHC، ظرفیت سوئیچینگ کمی بیشتر (4.4 به جای 4.2 گیگابیت) و مهم‌تر از آن، پشتیبانی از انتقال بسته‌های IEEE 1588v2 را دارد. برای شبکه‌های 4G/5G که به همگام‌سازی دقیق زمان نیاز دارند، همین قابلیت اهمیت دارد.

🎯 خلاصه: اگر شبکه شما به همگام‌سازی زمان با 1588v2 از پورت‌های اترنت نیاز دارد، CSHD یا CSHE را بخواهید. CSHA، CSHB و CSHC برای این کار کافی نیستند.

📡 کاربرد برد هواوی CSHD در شبکه

• همگام‌سازی دقیق: انتقال بسته‌های IEEE 1588v2 از پورت‌های اترنت و از طریق لینک رادیویی
• کنترل و ارتباط سیستم: مدیریت و پایش IDU
• سوئیچینگ بسته‌ای: با ظرفیت 4.4 گیگابیت بر ثانیه
• کراس‌کانکت TDM: برای سرویس‌های E1 و شبکه‌های هیبرید
• پردازش کلاک: همگام‌سازی شبکه

⚙️ مشخصات برد هواوی CSHD

مشخصات عمومی

• نوع: برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید
• مدل بازار: SLA1CSHDB
• دستگاه سازگار: OptiX RTN 910 (1U)
• اسلات نصب: اسلات 1
• ابعاد برد (ارتفاع × عرض × عمق): 20.60 × 388.40 × 266.79 میلی‌متر

سوئیچینگ و کراس‌کانکت

• سوئیچینگ بسته‌ای: 4.4 گیگابیت بر ثانیه
• کراس‌کانکت TDM: کامل، معادل 8×8 VC-4، در سطح VC-12، VC-3 و VC-4

همگام‌سازی زمان

• پردازش پیام‌های IEEE 1588v2
• پشتیبانی از انتقال 1588v2 از طریق پورت‌های اترنت و رابط هوایی
• پورت زمان (TOD) برای پروتکل زمان دقیق IEEE 1588
• برای انتقال بسته‌های 1588v2 باید گزینه Enable IEEE-1588 Timeslot فعال شود

پورت‌ها

• پورت‌های GE از ماژول SFP نوری یا الکتریکی پشتیبانی می‌کنند

🔌 سازگاری برد هواوی CSHD

• فقط برای IDU مدل OptiX RTN 910
• بردهای IF: IFU2، ISU2 و ISV3
• در حالت XPIC: IFX2، ISX2 و ISV3
• ODU: توان استاندارد یا پرقدرت

🛒 قبل از خرید برد هواوی CSHD چه چیزی را چک کنیم؟

⚠️ تفاوت CSHD و CSHE: هر دو 4.4 گیگابیت و 1588v2 دارند. تفاوت در پورت‌های GE است: در CSHD ماژول SFP نوری یا الکتریکی می‌خورد و در CSHE پورت الکتریکی ثابت است. اگر دستگاه فعلی شما CSHE است، با CSHD هم‌ارز نیست.

⚠️ تفاوت با CSHA تا CSHC: آن‌ها 4.2 گیگابیت دارند و برای 1588v2 روی پورت‌های اترنت کافی نیستند. CSH برای RTN 950، CSHO برای RTN 950A و CSHR برای RTN 910A است.

1. مدل IDU: حتماً RTN 910 (نه RTN 910A)
2. حروف دقیق نام برد: CSHD یا CSHE
3. نیاز به SFP: اگر پورت نوری می‌خواهید، CSHD
4. نیاز به 1588v2: CSHD و CSHE پاسخ می‌دهند

❓ سوالات متداول

تفاوت CSHD با CSHA چیست؟
CSHD سوئیچینگ 4.4 گیگابیت و 1588v2 دارد و GE آن SFP می‌پذیرد. CSHA 4.2 گیگابیت دارد، 1588v2 را از پورت اترنت منتقل نمی‌کند و SDH را پشتیبانی نمی‌کند.

آیا CSHD روی RTN 910A نصب می‌شود؟
خیر. RTN 910A برد یکپارچه CSHR دارد.

📞 برای بررسی سازگاری مدل IDU و نیاز به SFP یا 1588v2 را برای ما بفرستید تا پیش از سفارش تأیید کنیم.
