برد هواوی CSH

برد هواوی CSH چیست؟

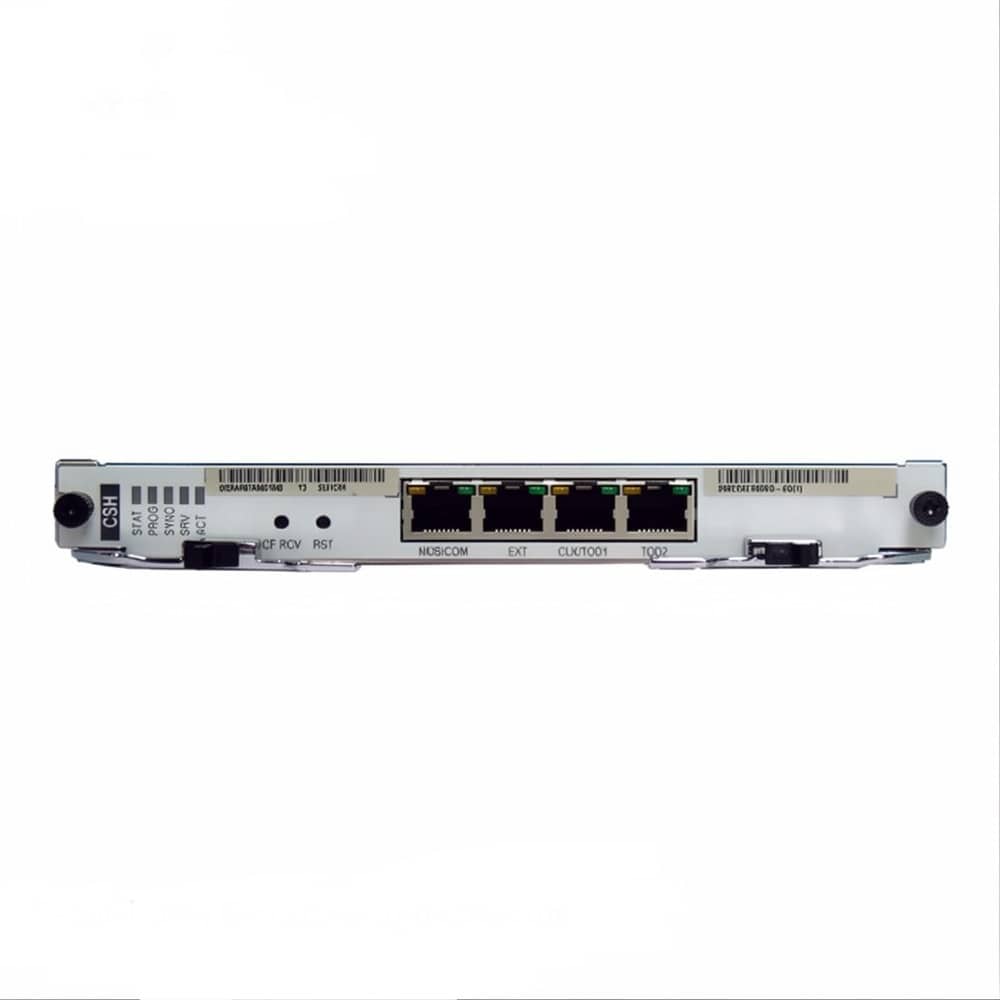

برد هواوی CSH یک برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید برای IDU شاسی 2U مدل RTN 950 است. این برد از واحدهای کنترل و ارتباط سیستم، سوئیچینگ بسته‌ای، کراس‌کانکت، کلاک و تغذیه ساخته شده است. در شبکه‌های TDM هم می‌تواند مثل برد CST عمل کند.

🎯 خلاصه: CSH مغز RTN 950 است، اما پورت سرویس ندارد. ترافیک سرویس از بردهای رابط مثل EG4 و بردهای IF وارد دستگاه می‌شود.

📡 کاربرد برد هواوی CSH در شبکه

• گره تجمیع و دسترسی: سوئیچینگ 10 گیگابیت برای RTN 950
• حفاظت دستگاه: دو برد CSH در اسلات‌های 7 و 8 یک گروه حفاظتی 1+1 می‌سازند
• همگام‌سازی دقیق: پشتیبانی از IEEE 1588v2 و ITU-T G.8275.1
• کنترل و مدیریت: پایش IDU و ارتباط با NMS

⚙️ مشخصات برد هواوی CSH

مشخصات عمومی

• نوع: برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید
• نسخه‌های عملکردی: SL91 و SL92
• کد قطعه رایج در بازار (SL91CSH): 03020RAR
• دستگاه سازگار: OptiX RTN 950 (2U)
• اسلات نصب: 7 و 8، با حفاظت 1+1

سوئیچینگ و کراس‌کانکت

• سوئیچینگ بسته‌ای: 10 گیگابیت بر ثانیه
• کراس‌کانکت: کامل TDM

تفاوت SL91 و SL92

• SL92 اضافه می‌کند: OAM تونل MPLS-TP، بسته‌های ETH PWE3 همراه Control Word، باس پشتی 2.5 گیگابیتی و VPLS
• SL91: این قابلیت‌ها را ندارد

کلاک و همگام‌سازی

• منابع کلاک: کلاک خارجی، خط SDH، شاخه PDH، لینک ماکروویو و Synchronous Ethernet
• حفاظت کلاک: بر اساس اولویت منبع، SSM و SSM توسعه‌یافته
• همگام‌سازی زمان: IEEE 1588v2 و ITU-T G.8275.1
• پورت کلاک خارجی: 1
• پورت زمان خارجی: 2

مدیریت و DCN

• DCN برون‌باند: تا 13 کانال DCC
• DCN درون‌باند: پهنای باند قابل تنظیم
• پروتکل‌ها: HWECC، IP، L2 DCN و SNMP

پورت‌های کمکی و مدیریتی

• پورت NMS: 1
• پورت سریال NMS: 1
• پورت NE Cascade: 1

🔌 سازگاری برد هواوی CSH

• فقط برای IDU مدل OptiX RTN 950
• بردهای IF در اسلات‌های 1 تا 6 قرار می‌گیرند (IF1، IFU2 و ISU2 بسته به نسخه)
• پورت‌های سرویس را باید با بردهای رابط (مثل EG4) تأمین کرد

🛒 قبل از خرید برد هواوی CSH چه چیزی را چک کنیم؟

⚠️ هشدار مهم: در RTN 950 چند برد کنترل وجود دارد: CSH، CSHU، CSHUA و CSHUF، که جایگزین هم نیستند. CSHO مخصوص RTN 950A است و پورت سرویس هم دارد. CSHA مخصوص RTN 910 و CSHR مخصوص RTN 910A است.

1. مدل IDU: حتماً RTN 950 (نه RTN 950A)
2. حروف دقیق نام برد: CSH، CSHU، CSHUA یا CSHUF
3. نسخه SL91 یا SL92: اگر به VPLS یا MPLS-TP OAM نیاز دارید، SL92 را بخواهید
4. تعداد برد: برای حفاظت 1+1 دو عدد لازم است

❓ سوالات متداول

آیا CSH پورت سرویس دارد؟
خیر. فقط پورت‌های کمکی و مدیریتی دارد. پورت‌های سرویس را بردهای رابط تأمین می‌کنند.

تفاوت CSH با CSHO چیست؟
CSH برای RTN 950 است، حفاظت 1+1 دارد و پورت سرویس ندارد. CSHO برای RTN 950A است، حفاظت 1+1 ندارد و پورت‌های GE، STM-1 و E1 روی خودش دارد.

آیا CSH را می‌توان با CSHU جایگزین کرد؟
این را تأیید نکرده‌ام. سازگاری نسخه نرم‌افزار و بردها را با تأمین‌کننده بررسی کنید.

📞 برای بررسی سازگاری مدل IDU و نام برد فعلی را برای ما بفرستید تا پیش از سفارش تأیید کنیم.

مرجع رسمی سری RTN 900 در سایت هواوی موجود است.
