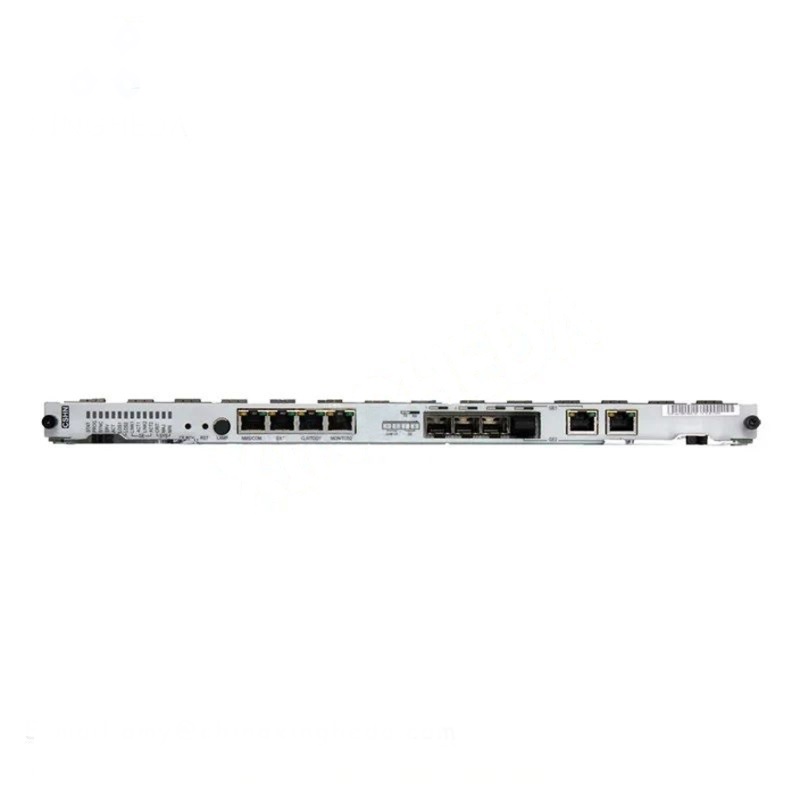

برد هواوی CSHN

🧠 برد هواوی CSHN چیست؟

برد هواوی CSHN یک برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید است. در IDU مدل RTN 980 (شاسی 5U) نصب می‌شود. علاوه بر کنترل دستگاه، با پورت‌های STM-1/4 و GE خودش سرویس‌های مختلف را جمع و توزیع (Converge & Groom) می‌کند.

🎯 خلاصه: CSHN مغز مرکزی RTN 980 است. بردهای IF و سرویس به آن وصل می‌شوند و ترافیک، کلاک و مدیریت دستگاه را کنترل می‌کند.

📡 کاربرد برد هواوی CSHN در شبکه

• گره تجمیع (Hub): جمع‌کردن ترافیک چند لینک رادیویی در یک نقطه
• کنترل و ارتباط سیستم: مدیریت و پایش IDU و ارتباط با NMS
• سوئیچینگ بسته‌ای: با ظرفیت 22 گیگابیت بر ثانیه
• کراس‌کانکت TDM: برای سرویس‌های SDH/PDH در شبکه‌های هیبرید
• پشتیبانی از ساختارهای لینک: RTN 980 تا 20 جهت رادیویی و حالت‌هایی مثل N+0، 1+1، N+1، XPIC، 2CA و 4×4 MIMO را پشتیبانی می‌کند (مشخصات خود دستگاه)

⚙️ مشخصات برد هواوی CSHN

مشخصات عمومی

• نوع: برد کنترل سیستم، سوئیچینگ و تایمینگ هیبرید (Nodal)
• دستگاه سازگار: OptiX RTN 980
• نسخه‌های عملکردی: SLB1 و SLB2

سوئیچینگ و کراس‌کانکت

• سوئیچینگ بسته‌ای: 22 گیگابیت بر ثانیه
• کراس‌کانکت سطح بالا: معادل 128×128 VC-4
• کراس‌کانکت سطح پایین: کراس‌کانکت کامل TDM در سطح VC-12 و VC-3، معادل 32×32 VC-4

پورت‌های سرویس

• STM-1/4: دو پورت (ماژول SFP)
• GE: دو پورت (SFP یا RJ45)

تفاوت SLB1 و SLB2

• SLB2 اضافه می‌کند: OAM تونل MPLS-TP، بسته‌های ETH PWE3 همراه Control Word و سرویس VPLS
• SLB1: این قابلیت‌ها را ندارد
• کد قطعه رایج در بازار: 03054169 برای SLB2CSHN و 03020VWW برای SLB1CSHN

🔌 سازگاری برد هواوی CSHN

• برای IDU مدل OptiX RTN 980 (شاسی 5U)
• ماژول‌های SFP برای پورت‌های STM-1/4 و GE جداگانه تهیه می‌شوند

🛒 قبل از خرید برد هواوی CSHN چه چیزی را چک کنیم؟

⚠️ هشدار مهم: CSHN با CSHNA فرق دارد. CSHNA سوئیچینگ 43 گیگابیت و دو پورت GE (RJ45) اضافه دارد. CSHA مخصوص RTN 910 است و RTN 980L از بردهای CSHL/CSHLU استفاده می‌کند. این بردها جایگزین هم نیستند.

1. مدل IDU: RTN 980 باشد
2. حروف دقیق نام برد: CSHN یا CSHNA
3. نسخه SLB1 یا SLB2: اگر به VPLS یا MPLS-TP OAM نیاز دارید، SLB2 را بخواهید
4. ماژول SFP: نوع و تعدادش را هماهنگ کنید

❓ سوالات متداول

تفاوت CSHN با CSHNA چیست؟
CSHNA ظرفیت سوئیچینگ 43 گیگابیت دارد و دو پورت GE (RJ45) بیشتر. CSHN ظرفیت 22 گیگابیت دارد.

آیا SLB1 را می‌توان به SLB2 تبدیل کرد؟
این را تأیید نکرده‌ام. با هواوی یا تأمین‌کننده‌تان بررسی کنید.

📞 برای بررسی سازگاری مدل IDU و نام دقیق برد فعلی را برای ما بفرستید تا پیش از سفارش تأیید کنیم.

برای مقایسه برد کنترل با سایر اجزای لینک، مقاله مقایسه تجهیزات لینک مایکروویو را ببینید. مرجع رسمی سری RTN 900 در سایت هواوی موجود است.
